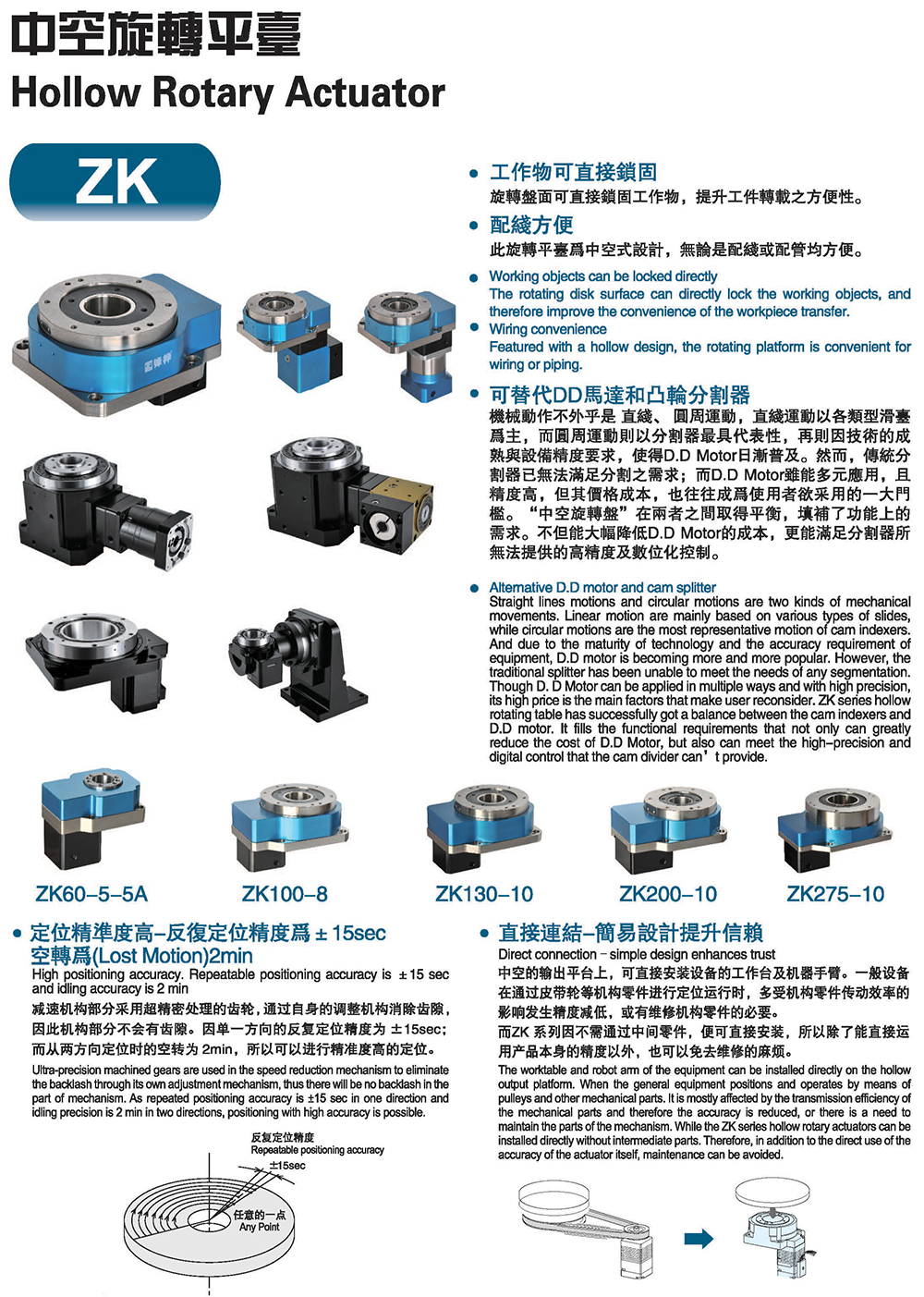

●工作物可直接鎖固
旋轉盤面可直接鎖固工作物，提升工件轉載之方便性。
●配線方便
此旋轉平臺為中空式設計，無論是配綾或配管均方便。
●可替代DD馬達和凸輪分割器
機械動作不外乎是直綾、圓周運動，直運動以各類型滑臺為主，而圓周運動則以分割器具代表性，再則因技術的成熟與設備精度要求，使得D. D Motor日漸普及。然而，傳統分割器已無法滿足任意分割之需求；而D. D Motor雖能多元應用，且精度高，但其價格成本也往往成為使用者欲采用的一大門坎。“中空旋轉盤”在兩者之問取得平衡，填補了功能上的需求。不但能大幅降低D. d MotorE的成本，更能滿足分割器所無法提供的高精度及數位化控制。
●定位精準度高-反復定位精度為±15sec空轉為（Lost motion）2min
減速機構部分辨用超精密處理的齒輪，通過自身的調整機構消除齒隙，因此機構部分不會有齒隙。因單一方向的反復定位精度為±15sec；而從兩方向定位時的空轉為2mn，所以可以進行精準度高的定位。
●直接連接-簡易設計提升信賴
中空的輸出平臺上，可直接安裝設備的工作臺及機器手臂。一般設備在通過皮帶輪等機構零件進行定位運行時，多受機構零件傳動效率的影響發生精度減低，或有維修機構零件的必要。而zK系列因不需通過中間零件，便可直接安裝，所以除了能直接運用產品本身的精度以外，也可以免去維修的麻煩。
我們會在24小時內安排專人與您聯系，并對您的信息嚴格保密。
高強度：90度型式，高精度螺旋傘齒輪，采用鎳鉻合金鋼SCM415 HRC60度。
高效率：高效率行星機構和精密螺旋傘機構之組合。
高剛性：本齒輪箱有優良的剛性結構，采用雙錐形軸承支撐，對于輸出端負載變化大的場合特別適合。
多樣化：輸出軸種類多樣化，有單出力軸型、雙出力軸型、中空軸型、中空法蘭型、中空軸錐形緊迫性、螺桿直線型、螺牙直線型。
減速比：單段1:3~1:10雙段：1:12~12:100
體積小、省空間：框號55MM~220MM
輸出扭矩；15NM~1
1.靜音
使用斜齒輪實現順暢安靜的運轉
2.高精度
背隙低于3公分、定位精確。
3.高剛性、高扭矩
使用整體式滾珠軸承，大大提高了剛性和扭矩。
4.法蘭、連接器方式
可以安裝到馬達上。
5.無潤滑脂泄漏
使用高粘度、不易分離的潤滑脂，有效防止?jié)櫥孤?br>
6.維護方便
在產品壽命期內無需更換潤滑脂，安裝更便捷。
3F系列DD馬達,有內轉子和外轉子兩種結構類 型來滿足更多應用需求。直徑從60mm- 490mm、 連續扭矩從1-1200N.m有十幾個大小可選規格, 精度可達+10arc-sec，重復定位精度可達 +0.5arc-sec。具有高精度、高剛性、低軸向徑向 跳動等優點,被廣泛應用于半導體生產設備、光 媒體、光學對位、定位檢測、精密數控機床、汽 車裝配/檢測、液晶制造設備、屏幕貼合設備、鋰 電池制造設備、高端絲印設備及醫療器械等微精 密高端制造業領域。
